BEWEGEND BED BIOFILMREACTOR (MBBR) BIOFILM MEDIA
Documentversie: 1.0
Datum:29 augustus 2025
Onderwerp:Vereenvoudigde vergelijking: MBBR versus conventioneel actief slibproces (CAS).

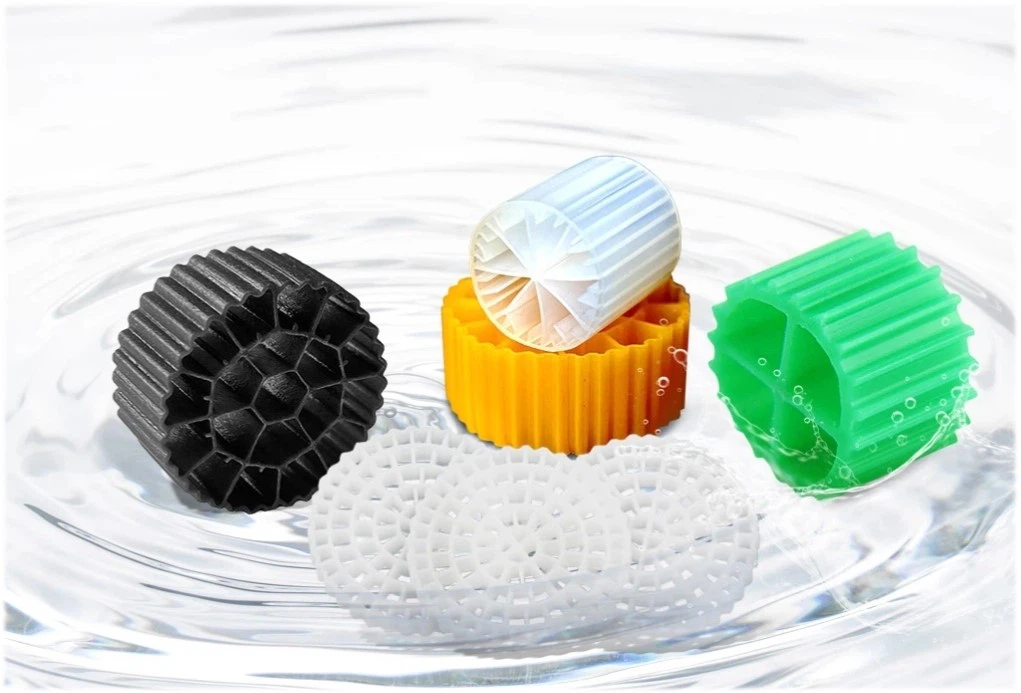

MBBR (biofilmreactor met bewegend bed)is een efficiënte biologische afvalwaterzuiveringstechnologie. Het kernprincipe ervan berust op het gebruik van speciale biologische dragers die in de reactor hangen als medium voor micro-organismen om zich te hechten en te groeien, waardoor een zeer actief biofilmsysteem ontstaat. Dit proces combineert op innovatieve wijze de technische voordelen van het traditionele actiefslibproces en het biofilmproces. Door middel van beluchting of mechanisch roeren blijven de dragers in de reactor stromen, waardoor volledig contact tussen de biofilm en het afvalwater mogelijk is. Dit verbetert aanzienlijk de efficiëntie van de afbraak van verontreinigende stoffen en de operationele stabiliteit van het systeem.
Het MBBR-proces heeft een klein vloeroppervlak, is sterk bestand tegen schokbelastingen, heeft een lage slibopbrengst, is eenvoudig te bedienen en te beheren en er is geen noodzaak voor recirculatie van slib. Momenteel wordt het op grote schaal toegepast bij de geavanceerde behandeling van gemeentelijk rioolwater en industrieel afvalwater, zoals de verwijdering van organisch materiaal en nitrificatie/denitrificatie.
Het volgende gedeelte biedt een vergelijkende analyse van MBBR en het conventionele actiefslibproces:
I.Wat is het bereik van de organische laadsnelheid (OLR) dat het MBBR-systeem kan ondersteunen, uitgedrukt in g BZV/m² (effectieve oppervlakte)?
Het bereik van de organische laadsnelheid (OLR) is5-20 kg CZV/(m³·dag).
Dit bereik is sterk afhankelijk van het zuiveringsdoel (alleen koolstofoxidatie of inclusief nitrificatie).
Voor koolstofoxidatie (BZV-verwijdering): Er kan een hogere belasting worden toegepast, doorgaans binnen het bereik van10 - 20 g BZV/m²·d.
Voor nitrificatie (verwijdering van ammoniak): Een lagere belasting is verplicht en vereist meestal< 5 g BOD/m²·d.
Dit komt omdat nitrificerende bacteriën langzaam groeien. Een hoge BZV-belasting zou ervoor zorgen dat heterotrofe bacteriën zich buitensporig vermenigvuldigen en strijden om biofilmruimte en zuurstof, waardoor nitrificerende bacteriën worden geremd.
II. Wat is de minimale zuurstofbenuttingsgraad (%) die de MBBR-media moeten bereiken om zuurstof uit de lucht over te brengen naar het afvalwaterzuiveringsproces?
Wat is bovendien de minimaal vereiste energiebesparing, uitgedrukt in kWh/m³?
Minimale OTE en energiebesparingen
OTE is nauw verbonden met het beluchtingssysteem. In een MBBR-systeem dat nieuwe diffusers van hoge- kwaliteit gebruikt, moet de zuurstofoverdrachtsefficiëntie (OTE) in het feitelijke afvalwater gelijk zijnmaar liefst 15-20%.
Onzuiverheden in het afvalwater zullen het daadwerkelijke rendement verminderen.
Met betrekking tot de statistiek "kWh/m³":
"kWh/m³" wordt niet algemeen aanvaard als primaire efficiëntienorm, omdat hierin geen rekening wordt gehouden met de concentratie van verontreinigende stoffen in het influent
(de energie die nodig is om één kubieke meter schoon water te behandelen versus één kubieke meter hoog-afvalwater is enorm verschillend).
De meest wetenschappelijke en universele eenheid voor energie-efficiëntie iskWh/kg O₂(verbruikte energie per kg geleverde zuurstof).
Voor een ruwe schatting: Uitgaande van de behandeling van typisch gemeentelijk afvalwater (influent BZV=500 mg/l, ~1 kg O₂ is vereist om 1 kg BZV te verwijderen, en een energie-efficiëntie van 2,5 kWh/kg O₂),
het energieverbruik per kubieke meter zou ongeveer zijn:
0,5 kg BZV/m³ * 1 kg O₂/kg BZV * 2,5 kWh/kg O₂=**1,25 kWh/m³**
Let op: dit is eentheoretische schatting; werkelijke waarden fluctueren op basis van de waterkwaliteit, het behandelingsniveau en andere factoren.
Ⅲ.De MBBR-biofilmdrager zou minder overtollig slib moeten produceren dan een conventioneel actiefslibsysteem.
Wat is het minimale reductiepercentage (%) en wat is de typische slibopbrengst, uitgedrukt in kg gedroogd slib/kg verwijderde BZV?
Zoals eerder vermeld is de lage slibproductie een belangrijk voordeel van het MBBR-proces.
Slibreductiepercentage: Vergeleken met het conventionele actiefslibproces (CAS) bereiken MBBR-systemen doorgaans een20% - 40% kortingbij overmatige slibproductie.
Slibopbrengst:
Typische MBBR-slibopbrengst: 0.3 - 0.6 kg droog slib / kg BZV verwijderd.
CAS-opbrengst (ter vergelijking): 0.8 - 1.2 kg droog slib / kg BZV verwijderd.
Reden: Micro-organismen in de MBBR-biofilm hebben een langere slibretentietijd (SRT) en een langere voedselketen, wat leidt tot meer endogene ademhaling
(micro-organismen die hun eigen celmateriaal consumeren voor onderhoud). Hierdoor wordt uiteindelijk meer organische stof omgezet in CO₂ en water, in plaats van in nieuwe celmassa (slib).
De MBBR-biofilmmedia moeten een zuurstofoverdrachtsefficiëntie hebben van niet minder dan hoeveel gram O₂/dag (g O₂/d)?
Verduidelijking: "Zuurstofoverdrachtsefficiëntie" is inherent averhouding of percentage (%), niet eenabsolute hoeveelheid (g O₂/d). Detotale zuurstofoverdrachtscapaciteit (g O₂/d)van elk beluchtingssysteem hangt af van de schaal ervan
(bijv. aantal diffusers, tankvolume, ventilatorcapaciteit), terwijl "efficiëntie" verwijst naar hoe goed zuurstof wordt overgedragen (OTE%). Zie het antwoord op vraag 2 (OTE > 15-20%).
Als uw vraag betrekking heeft op decapaciteit voor zuurstofoverdrachtvan een MBBR-systeem wordt dit vooral bepaald door het ontwerp en de schaal van debeluchtingssysteem (blowers + diffusers), niet door de biofilmdragers zelf.
De kernfunctie van de media is het verschaffen van een oppervlak voor microbiële hechting; het produceert of transporteert zelf geen zuurstof, hoewel de aanwezigheid ervan de belbanen en de massaoverdrachtseffecten beïnvloedt.
Vrijwaring:De technische parameters in dit document zijn gebaseerd op typische omstandigheden en ervaring in de sector, uitsluitend ter referentie. Specifieke ontwerpparameters in praktische toepassingen moeten grondig worden berekend en gevalideerd volgens de feitelijke projectomstandigheden (kwaliteit van het influentwater, effluentnormen, omgevingstemperatuur, enz.).
